技術性能：

粗紗機打樣機都是五電機通過同步帶和直聯傳動。伸傳動分前后兩部分，通過兩電機獨立傳動，總牽伸倍數直接電腦輸入，無極調整；去掉了三軸中的A、B捻度輪系列，其捻度轉換直接電腦輸入，無極調整：錠翼電機通過同步帶直接傳動錠翼部分，速度的變化完全由電子控制：卷繞電機直接傳動筒管，與錠翼進行合成來實現卷繞成型：升降電機帶動雙級渦輪蝸桿減速機，控制下龍筋進行有規律的升降，配合筒管卷繞成型。

主要參數：
錠距：220
錠數：24錠
卷裝尺寸：Φ150×400
筒管尺寸：Φ45×445
牽伸形式：三羅拉雙短皮圈牽伸
牽伸倍數：5.11—15.67
捻度范圍（捻/米）：無級可調
適紡纖維長度：80—220mm
適防線密度：250—1250
加壓形式：彈簧搖架加壓、氣動搖架加壓、板簧搖架加壓
下羅拉直徑：Φ38，Φ32
皮輥直徑：Φ60，Φ43
清潔方式：積極回轉式絨帶清潔加巡回式吸吹風裝置
最高空轉錠速（轉/分）：1800

傳動形式：四伺服電機傳動
控制方式：電腦全伺服自動控制
人機對話：觸摸屏
卷繞傳動方式：齒輪傳動
錠翼傳動方式：齒輪傳動
卷繞輸入動力軸：伺服電機直接驅動
差速機構：無差速
換向機構：軟件控制減速機
成紗角度調節：軟件控制任意可調
落紗三自動：軟件
信號顯示：車頭五燈界面顯示
張力調節：軟件
張開微調：軟件
防細節：軟件
防冒紗：軟件
卷繞密度調節：軟件
捻度變換:軟件
喂入條筒直徑：Φ400，Φ500，Φ600
主電機功率：卷繞電機5.5KW 錠翼電機2.2KW 牽伸電機2.2KW 升降電機0.75KW
噪聲：<85
外形尺寸：14595×3477（4365）
適應范圍：適應于教學、科研和企業打樣使用

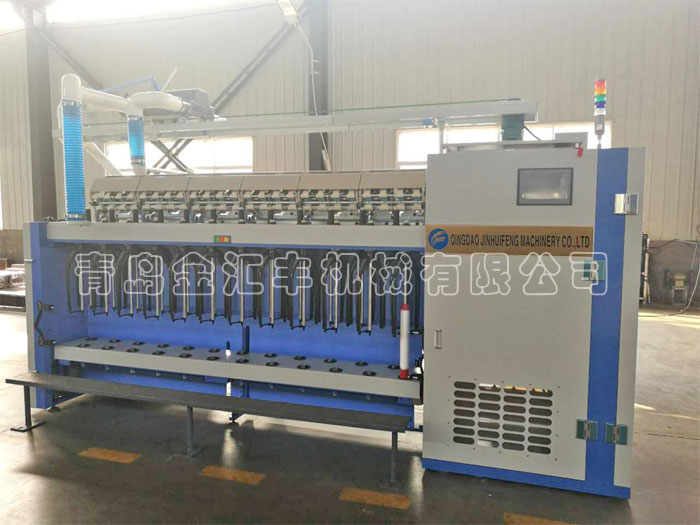

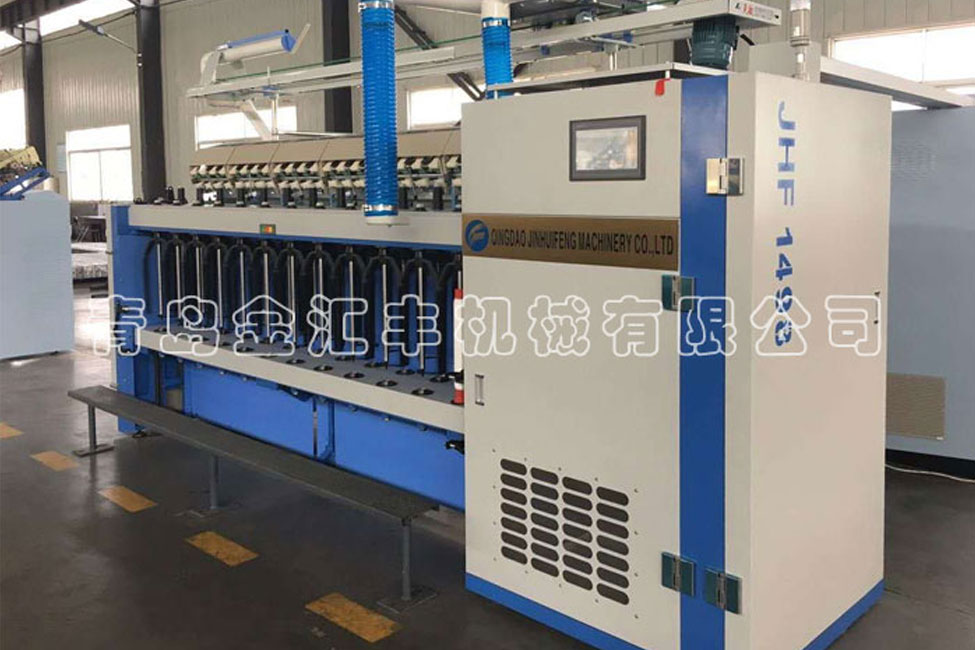

全伺服電腦粗紗機采用先進的電腦控制技術，四伺服電機分別驅動錠翼、羅拉、卷繞、升降系統，實現了四大運動系統的同步匹配，操作簡單，自動化程度高，成紗質量好，是紡制優質粗砂的選擇。

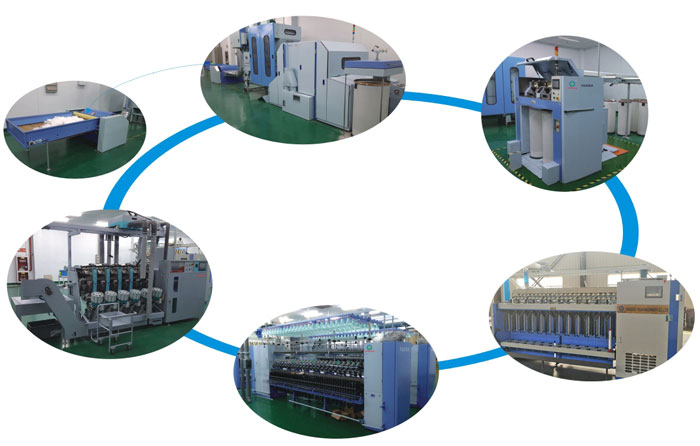

打樣車間
